数字调谐带通滤波器系列

¿ 特征

• 完全自动化数字控制，通过远程接口操作

• 控制方式：RS-485，网口、GPIB、RS-232、RS-422可选

• 24VDC标准电压，12VDC和220 VAC可选

• 联系工厂定制调整范围和配置及不同质量等级

¿ 应用

• 用于通讯系统中，解决共址工作时的电磁容问题         • 射频自动化测试设备

• 无线通信                                                            • 测试测量仪器

• 无线频谱检测设备                                                • 5G通讯

¿ 命名规则

M  FT  N  B- XXXX/XXXX - X - S/S - J

1   2   3  4   5    6   7  8   9

1. 滤波器调谐方式，D：数字调谐  M：手动调谐。

2. 公司简称，FT：菲优特科技。

3. 滤波器阶数，N：N阶滤波器。

4. 滤波器形式，B：带通滤波器  N：带阻滤波器  L：低通滤波器  H：高通滤波器。

5. 滤波器起始频率，XXXX：XXXX MHz。

6. 滤波器截至频率，XXXX：XXXX MHz。

7. 带宽百分比，X：3dB带宽为X% 。

8. 射频连接器，S/S：SMA/SMA  N/N：为N型接头，其他接头形式可以定制化。

9. 质量等级，：（省略号）为民品，J：普军  T：特殊定制。

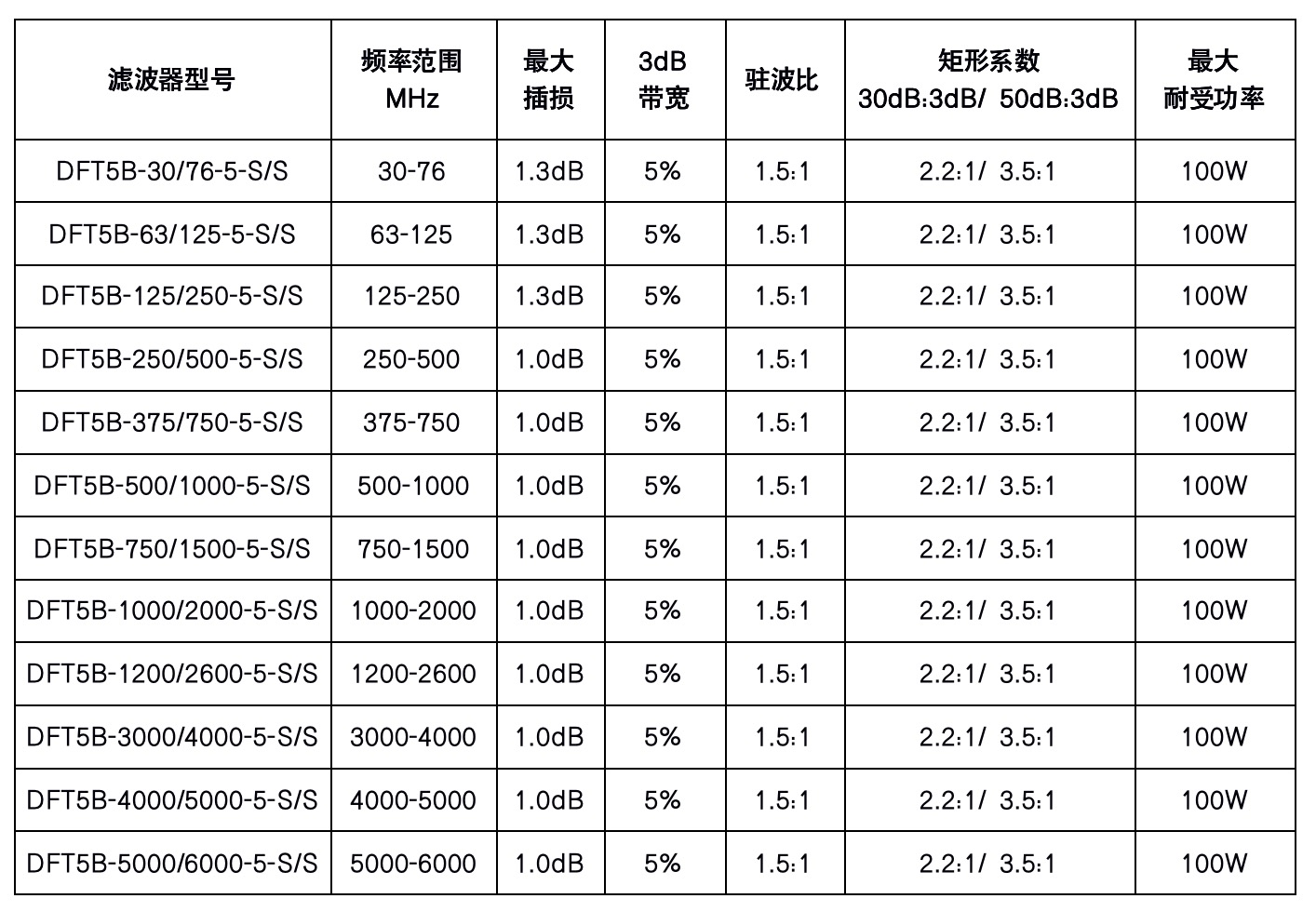

¿ 规格型号

备注：可根据客户要求进行定制，包括频段范围、带宽、矩形系数及功率等指标。

数字调谐带通滤波器规格书20211023.pdf
