手动调谐带阻滤波器系列

¿ 特征

• 手动频率选择

• 直接读出中心频率刻度盘

• 5阶切比雪夫滤波器响应

• 可提供数字控制版本

¿ 应用

• 用于通讯系统中，解决共址工作时的电磁容问题 • 射频自动化测试设备

• 无线通信 • 测试测量仪器

• 无线频谱检测设备 • 5G通讯

¿ 命名规则

M FT N B- XXXX/XXXX - X - S/S - J

1 2 3 4 5 6 7 8 9

1. 滤波器调谐方式，M：手动调谐 D：数字调谐。

2. 公司简称，FT：菲优特科技。

3. 滤波器阶数，N：N阶滤波器。

4. 滤波器形式，B：带通滤波器 N：带阻滤波器 L：低通滤波器 H：高通滤波器。

5. 滤波器起始频率，XXXX：XXXX MHz。

6. 滤波器截至频率，XXXX：XXXX MHz。

7. 阻带带宽，X：X MHz ，省略为极窄带宽。

8. 射频连接器，S/S：SMA/SMA N/N：为N型接头，其他接头形式可以定制化。

9. 质量等级：（省略号）为民品，J：普军 T：特殊定制。

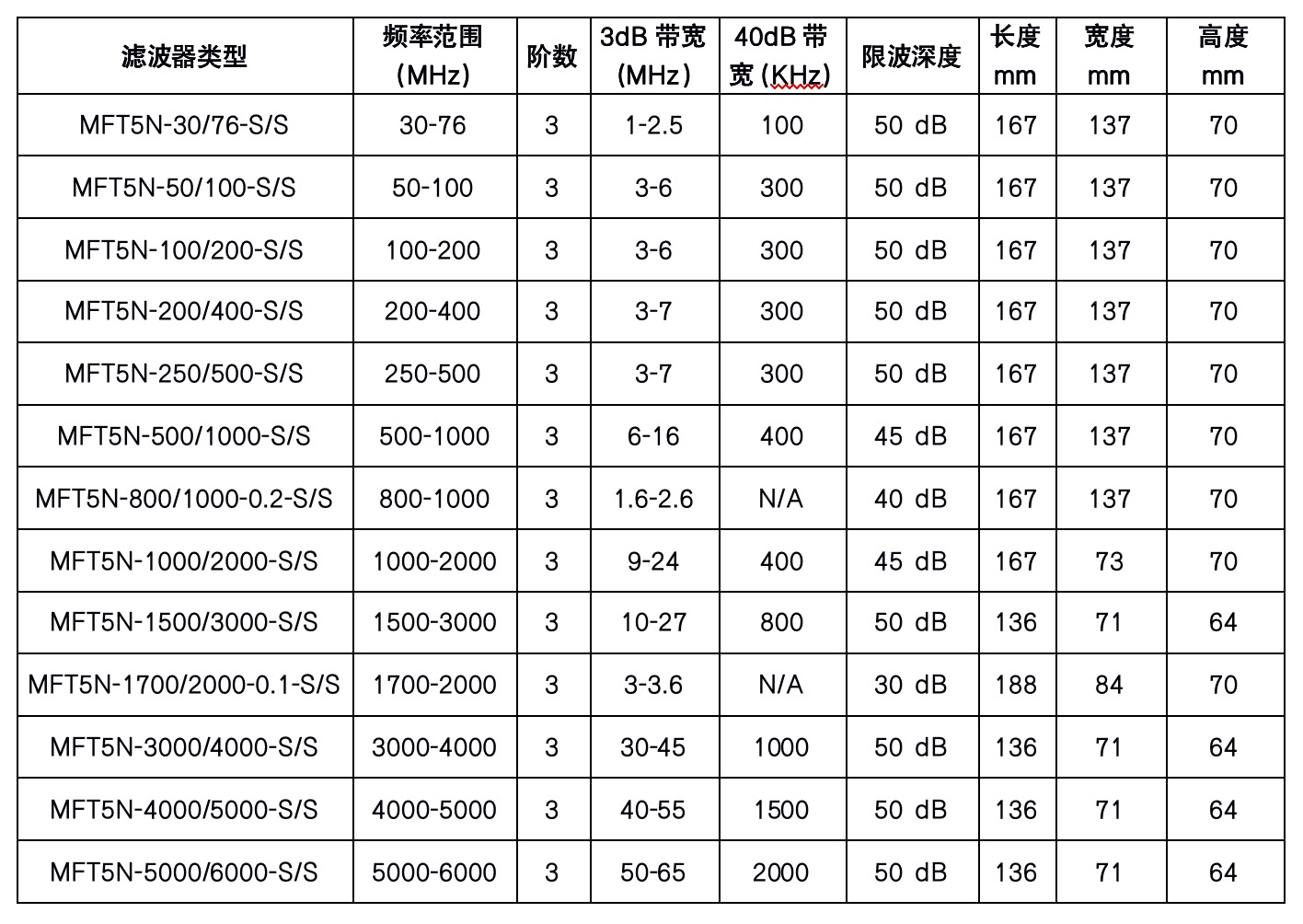

¿ 规格型号

通带驻波	插入损耗	阻抗	功率	控制精度	射频接口
1.5:1	＜1dB	50Ω	50W CW	+/-1%	SMA-K型

备注：可根据客户要求进行定制，包括频段范围、阻带带宽、限波深度及功率等指标。
